Дом из СИП-панелей — это современно, тепло и быстро. Но его уникальная конструкция диктует особые правила для всех инженерных систем, и особенно — для электрики. От того, насколько грамотно выполнена разводка электрики в доме из СИП-панелей, зависит не только комфорт, но и ваша безопасность.
Монтаж электрики в доме из СИП-панелей — это не то же самое, что разводка в кирпичном здании, коттедже из ракушечника или пеноблоков. Хотя пенополистирол внутри панелей способен самозатухать, при сильном перегреве он может оплавиться. Это, в свою очередь, иногда приводит к тлению и возгоранию OSB-плит.
Правильно спроектированная и смонтированная проводка — это не просто вопрос удобства размещения розеток, а фундаментальный вопрос безопасности всего дома. В этой статье мы подробно расскажем обо всех ключевых моментах, которые необходимо учесть.
При строительстве жилого или коммерческого здания из СИП-панелей, а также во время разводки электрики в доме из СИП, нужно следовать двум основным документам:
Свод правил СП 31-105-2002 советует прокладывать электропроводку через технические пустоты в утеплителе. Небольшие каналы внутри него вырезает производитель — делать это самостоятельно не рекомендуется.
Ключевое требование к электросети — применение негорючих марок кабеля. Подойдут изделия с маркировкой NYM в ПВХ-изоляции или медные силовые кабели типов ВВГнг-LS и ВВГнгд.
В Северной Америке применяют специальные каналы, которые заранее подготавливают прямо в OSB-плитах на производстве. Тамошние инженеры обошли российских специалистов: они прорезают в плитах полости под монтажные коробки, розетки и выключатели прямо на заводе.
Но дело не только в проводке. Вспомогательные элементы системы играют не меньшую роль. В США пожары из-за неисправной электропроводки случаются в 6 раз реже, чем у нас, хотя каркасные дома там очень распространены.
Такой результат достигается не только за счёт продуманных каналов в утеплителе. Здесь важную роль играют:
Если в России такое оборудование часто считают роскошью для дорогих домов, то в Штатах его массовое применение помогло сократить число возгораний в деревянных коттеджах на 58 % за последние 10 лет.
Привычные методы прокладки электрики в каменных домах из кирпича или бетона здесь не просто нежелательны — они опасны. Основное отличие, которое определяет все дальнейшие действия, кроется в самой структуре стеновых материалов и их поведении при возможной чрезвычайной ситуации.
СИП-дом — это быстровозводимое здание, которое собирают из готовых структурно-изолированных панелей. Сама панель — это композитный материал из трёх слоёв:
Панели производят на заводе и привозят на стройплощадку в готовом виде. По сути, такой дом — разновидность каркасного строения, собранного из домокомплекта.
Слабым местом СИП-домов многие считают их повышенную пожароопасность. Хотя это не совсем так, всё же нельзя делать электропроводку в таком здании — по сути, сделанном из дерева (OSB) и пенопласта — как вздумается.
Класс горючести OSB-плит — Г4 (сильно горючие). Чтобы снизить пожарную опасность, их обрабатывают антипиренами. Эти специальные составы уменьшают способность материала к воспламенению и горению.
Любая искра, перегрев проводки или короткое замыкание без мгновенного отключения автоматикой потенциально могут привести к возгоранию самого строительного материала. Именно поэтому все правила монтажа проводки в доме из СИП-панелей направлены на то, чтобы полностью исключить возможность контакта перегретой проводки с панелью.
Главная философия прокладки электрики в доме из СИП-панелей — это предусмотреть и локализовать. Мы не можем сделать материалы негорючими, но мы можем создать такие условия, при котором источник возгорания (кабель) будет надёжно изолирован от горючей среды, а в случае неисправности питание мгновенно отключится. Это в корне меняет все принципы работы по сравнению с каменными домами.
Организация ввода электричества — это первый и один из самых ответственных этапов, определяющий надёжность всей энергосистемы дома. Для строения из СИП-панелей важно не только выбрать способ, но и строго соблюсти правила монтажа, обусловленные особенностями материала.
Существует два принципиально разных подхода к подведению питания: подземный и воздушный.
Если ваш счётчик установлен на опоре, разумно поставить напротив неё на своей территории металлический столб. На нём крепится щит с вводным автоматом для дома.
Если же счётчика на опоре нет, то после вводного автомата в щите следует разместить сам счётчик, а за ним — ещё один автоматический выключатель, отключающий всю домашнюю сеть. Щит необходимо надёжно заземлить!
Для подземного ввода кабеля к дому выполните следующие шаги:
Кабель используйте бронированный или небронированный (например, ВВГ) в защитной трубе (ПНД/металл). Труба защитит от влаги, промерзания и повреждений.
Ввод в дом лучше выполнять через фундамент в металлической трубе.
Бронированный кабель обязательно заземлите в распределительном щитке.
Вне зависимости от выбранного способа, кабель ввода должен беспрепятственно заходить во вводной автомат, а затем — в учётно-распределительный щит. Именно в щитке устанавливается счётчик электроэнергии, устройства защитного отключения (УЗО) и автоматические выключатели, которые будут распределять энергию по всему дому и защищать систему от перегрузок.
Один из ключевых этапов электрофикации дома из СИП-панелей — выбор способа прокладки проводки. Это решение напрямую влияет на безопасность, эстетику интерьера и сложность последующего обслуживания системы.

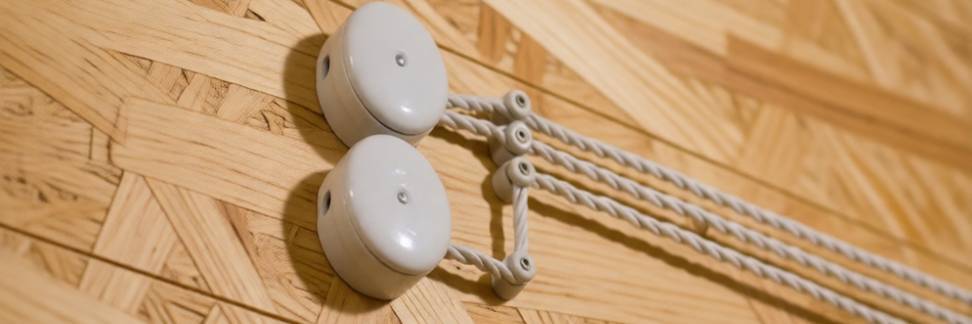

Такой способ — стандартное решение, знакомое многим владельцам деревянных домов. Здесь проводку монтируют поверх стен с чистовой отделкой, используя кабель-каналы или ретро-стиль. Кабель укладывают строго горизонтально или вертикально — по диагонали прокладывать нельзя.
Основные варианты защиты провода:
Если не устраивает внешний вид и есть готовность увеличить бюджет в 2–2,5 раза, стоит выбрать закрытые методы монтажа.
Скрытая проводка в доме из СИП-панелей не видна, так как её прокладывают внутри стен, под отделкой. Некоторые владельцы и строители помещают кабель в металлорукав, короб или негорючую ПВХ-гофру. Трассу ведут от щитка ко всем точкам потребления. Это не самый удобный вариант — он требует много времени и усилий.
Провода можно проложить в пространстве деревянной обрешётки под гипсокартон (например, типа DIY). В этом случае кабель крепят прямо под листом ГКЛ. Главный плюс — минимальная потеря площади комнаты. Такой монтаж обойдётся дешевле предыдущего.
Также можно собрать самодельную сэндвич-панель. Сначала к OSB-плите крепят черновой слой гипсокартона без профиля. Затем укладывают второй слой, в котором заранее прорезают каналы под кабель с гофрой. Завершающий шаг — монтаж третьего слоя.
Этот способ не только повышает пожарную безопасность, но и улучшает шумоизоляцию, поглощая воздушный и ударный шум. Как видно из описания, он самый затратный.
Этот способ организации электропроводки в СИП-доме действительно самый сложный. Монтаж выполняется пошагово:
Плюсы метода:
Минусы:
Этот метод предполагает сборку металлического каркаса, внутрь которого укладывают негорючие маты из минеральной ваты. Она сохраняет структуру даже при нагреве свыше +600°C. Сверху монтируют гипсокартон и финишное покрытие.
Преимущества:
Недостаток: многослойная конструкция (каркас, утеплитель, ГКЛ) значительно сокращает полезную площадь помещений.
При отделке дома приоритетом должны быть требования пожарной безопасности. Конструкция стены формируется так: первый защитный слой — ГКЛ, затем кабель в штробе, закрытый штукатуркой. Эта последовательность соответствует нормативам и правилам электробезопасности (ПУЭ) для деревянных строений.
Разводку электрики в СИП-доме выполняйте плоским кабелем марки ВВГнг-Ls. Пустоты вокруг проходов через панели заполняйте монтажной пеной на гипсовой основе. После её высыхания в материале делают отверстия для прокладки кабеля. При этом соблюдают правило: расстояние от кабеля до горючего материала в гипсе должно быть не менее 1 см. Кабель сечением более 2,5 мм² прокладывайте в металлической трубе с толщиной стенки, соответствующей нормативам ПУЭ.
Подрозетники для СИП-панелей необходимо изолировать от пенопласта негорючим материалом — например, гипсовой штукатуркой.
Порядок действий:
В результате получится гипсовый «грибок», который надёжно зафиксирует подрозетник и изолирует его от горючего материала.
Для выборки штробы в гипсокартоне можно использовать:
С весны 2014 года Международная электротехническая комиссия (МЭК) в документе №60364, часть 4.42, рекомендует устанавливать в домах защитные устройства AFDD. Эти приборы соответствуют стандарту IEC 62606. Документ обновляли швейцарские эксперты в 2016 году, а с 7 января 2018 года он действует в России как ГОСТ. Этот стандарт регулирует устройства защиты от дугового пробоя в бытовых сетях.
Производители СИП-панелей и готовых домокомплектов, как зарубежные, так и российские, также советуют ставить детекторы дуговой защиты. Компактные датчики мгновенно реагируют на возникновение электрической дуги и отключают ток на проблемном участке за сотые доли секунды.
Благодаря таким модулям, проводку в СИП-доме можно монтировать без дополнительных средств защиты. Кабель допускается прокладывать в пустотах и подводить к потребителям без какой-либо дополнительной изоляции.
Электропроводка в любом доме, особенно в СИП-строении, — это зона повышенного риска. Именно неисправная проводка чаще всего становится причиной возгораний.
На ней действительно нельзя экономить. Лучше сэкономить на чём-то другом: например, выбрать для водопровода не сшитый полиэтилен, а полипропилен, или использовать более доступную арматуру вместо премиальных брендов.
Монтаж электропроводки в СИП-доме — не та работа, которую стоит делать своими силами или доверять непроверенным специалистам. Гораздо разумнее немного переплатить и нанять профессионалов, которые всё рассчитают и выполнят строго по правилам ПУЭ. Это не только гарантия надёжности, но и ваша безопасность.
Электромонтаж в доме из СИП-панелей требует особой скрупулёзности и строгого следования правилам. Даже незначительные, на первый взгляд, ошибки могут серьёзно снизить уровень пожарной безопасности. Вот список главных запретов, которых следует избегать любой ценой.
1. Прокладывать кабель без защитной оболочки непосредственно в панели. Это самая опасная и, к сожалению, распространенная ошибка. Просто прорезать канал в утеплителе и уложить туда кабель — значит создать постоянную угрозу возгорания. При перегреве или коротком замыкании проводка мгновенно воспламенит горючий пенополистирол. Единственно верное решение — использование металлических труб или гофр для надежной локализации возможной дуги.
2. Использовать кабель или материалы, не предназначенные для деревянного домостроения.
Запрещено применять:
3. Нарушать целостность несущих конструкций. Запрещено бесконтрольно вырезать глубокие штробы или большие отверстия в OSB-плите и каркасе для прокладки трасс. Это ослабляет несущую способность панели, нарушает ее теплоизоляционные свойства и создает мостики холода.
4. Игнорировать устройства защитного отключения (УЗО/АВДТ). Экономия на современной защитной автоматике — это преступление против собственной безопасности. УЗО (или более современные диффавтоматы АВДТ) мгновенно отключат питание при утечке тока, предотвращая поражение человека электрическим током и нагрев проводки, который может привести к пожару.
5. Выполнять работы «на глаз» без детального проекта. Прокладывать проводку без заранее составленной и продуманной схемы — значит обрекать себя на проблемы в будущем. Без точного плана легко повредить уже проложенные линии при последующем монтаже, забыть про важную розетку или допустить перегрузку на одной линии.
6. Нарушать правила ввода кабеля в дом. Никогда не заводите уличный провод СИП напрямую в дом или в щиток. Его необходимо переходить на внутренний кабель (ВВГнг-LS) через герметичную муфту снаружи здания.
Электричество в СИП-доме не прощает халатности. Любая из этих ошибок сводит на нет все преимущества технологии и ставит под угрозу жизнь и имущество. Доверяйте работу только квалифицированным специалистам, которые хорошо знакомы с особенностями монтажа в каркасных домах.
Прокладка электропроводки в доме из СИП-панелей — это задача, требующая особого внимания к деталям и строгого соблюдения норм пожарной безопасности. Как мы выяснили, привычные методы монтажа, подходящие для каменных домов, здесь недопустимы. Ключевой принцип — не просто спрятать провода, а надёжно изолировать их от горючих материалов с помощью металлических труб, гофр и специализированных решений.
Дом из СИП-панелей — это современно, энергоэффективно и комфортно. И только правильный подход к электромонтажу гарантирует, что он будет по-настоящему безопасным жильём для вас и вашей семьи. Доверяйте работу проверенным специалистам — это не та статья расходов, на которой стоит экономить.
