Владельцы частных домов часто сталкиваются с парадоксом: отопление работает на полную мощность, а в помещении всё равно прохладно. На стенах и в углах появляется сырость и плесень. Первая мысль — менять окна или ставить более мощные радиаторы. А причина — в скрытых дефектах. Глазом их не заметить. Щель в миллиметр, неплотно заполненный стык панелей, микротрещина в кладке — всё это становится мостиками холода. Единственный способ увидеть эти проблемы — проверка дома тепловизором. Прибор не гадает, а показывает объективную температурную карту стен, углов и стыков. На экране сразу видно, где температура ниже нормы и где скрыты дефекты теплоизоляции.
В этой статье разберём, как проходит тепловизионная диагностика, на какие зоны обращать внимание и что делать с найденными проблемами.
Прежде чем браться за инструменты и вызывать специалистов, важно понять, какие именно задачи решает тепловизионное обследование дома. Это практический инструмент, который помогает сэкономить деньги, сохранить здоровье, продлить срок службы здания.
Самый очевидный плюс диагностики — снижение расходов на отопление. Через неутеплённые стены, щели в окнах и плохо заделанные стыки уходит до 30–40 процентов тепла. Владелец платит за энергию, которая греет улицу. Обследование показывает, где находятся основные потери, после чего их можно устранить. Затраты на ремонт окупаются за один-два отопительных сезона. Вопрос «чем проверить утечку тепла в доме» здесь получает однозначный ответ: только тепловизор даёт полную и достоверную картину.
Мостики холода опасны не только потерей тепла. В таких местах регулярно выпадает конденсат, стены отсыревают, и со временем появляется чёрная плесень. Грибок не только портит отделку, но и вызывает аллергию, астму и другие заболевания. Если запустить процесс, влага начнёт разрушать строительные материалы — штукатурку, кладку, деревянные конструкции. Тепловизионное обследование дома выявляет проблемные зоны на ранней стадии, когда исправить всё можно локальным ремонтом без серьёзных затрат.
Главное преимущество метода — объективность. Человек может ошибаться: ему кажется, что дует из одного угла, а проблема скрыта совсем в другом месте. Рука чувствует холод только при сильном сквозняке, но не улавливает равномерное промерзание стены. Тепловизор же показывает точную температуру каждой точки поверхности. Он не опирается на ощущения, а выдаёт цифры и цветную картинку. Красные и жёлтые оттенки — это теплые зоны, синие и чёрные — холодные. Владелец дома по ним видит наличие или отсутствие дефектов.

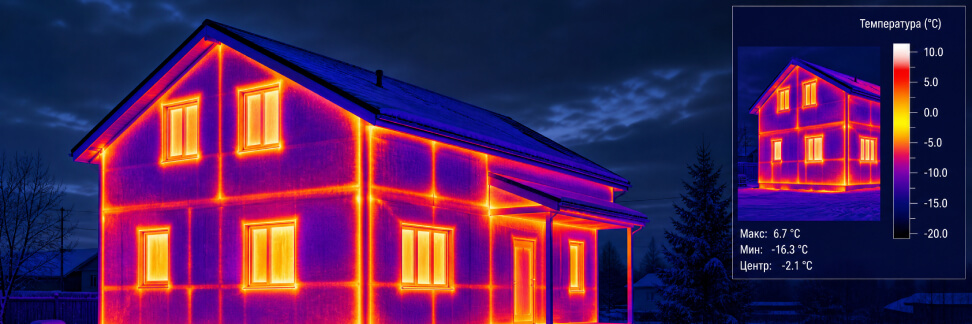

Чтобы уверенно пользоваться результатами диагностики, расскажем как именно прибор видит теплопотери. Многие ошибочно полагают, что тепловизор «просвечивает» стены насквозь. Это не так. Устройство работает по другому принципу.
Любой объект, температура которого выше абсолютного нуля, излучает инфракрасные лучи. Человеческий глаз эти лучи не видит, а тепловизор улавливает и преобразует в картинку. Прибор не заглядывает внутрь стены, а фиксирует температуру её поверхности. Если где-то внутри есть мостик холода, стена снаружи или изнутри будет холоднее на несколько градусов. Эту разницу тепловизор и показывает. Так работает проверка утечки тепла в доме: прибор выявляет косвенные признаки скрытых дефектов через температурные аномалии на поверхности.
Чтобы понять, как тепловизором определить утечку тепла в доме, нужно запомнить главное: чем выше разница температур между помещением и улицей, тем чётче видна проблема. В тёплый летний день стена прогревается равномерно, и найти дефект почти невозможно. Поэтому качественная диагностика проводится только в холодный период.
Результат работы тепловизора называется термограммой. Это цветное изображение, где разным температурам соответствуют разные оттенки. Чаще всего используются палитры «железо» (чёрно-красно-жёлто-белая) или «радуга» (от тёмно-синего до ярко-красного). В стандартной настройке самые холодные зоны окрашиваются в тёмно-синий или чёрный цвет, а тёплые — в жёлтый, оранжевый и белый.
Важно не путать: на термограмме холодные участки как раз указывают на место утечки тепла. Если внутри помещения стена в каком-то месте синяя или тёмная, значит, эта зона холоднее соседних. Через неё уходит тепло. Наружное сканирование даёт обратную картину: место утечки будет горячим, потому что из щели вырывается тёплый воздух или прогревается фасад изнутри.
Для проверки жилого дома не нужен дорогой промышленный тепловизор. Но и покупать самую дешёвую модель тоже не стоит — можно получить неточные данные. На что обратить внимание при выборе.
Это количество пикселей, из которых складывается изображение. Чем выше разрешение, тем чётче картинка и тем более мелкие дефекты можно разглядеть. Для базовой проверки дома достаточно 80х80 или 120х90 пикселей. Для профессиональной диагностики нужно от 160х120 и выше.
Этот параметр показывает, насколько малую разницу температур способен уловить прибор. Измеряется в милликельвинах (мК). Чем меньше цифра, тем лучше. Для поиска утечек тепла достаточно чувствительности 100 мК. Профессиональные модели имеют показатели 50 мК и ниже — они видят даже незначительные перепады в доли градуса.
Для диагностики дома в средней полосе России достаточно диапазона от -20 до +250 градусов Цельсия. Все современные тепловизоры перекрывают эти значения.
Тепловизор — точный инструмент, но он даёт достоверные результаты только при соблюдении определённых условий. Если пренебречь правилами, можно получить ложную картинку и неправильно понять, как определить утечку тепла в доме. Диагностика превратится в пустую трату времени. Поэтому перед началом работ нужно проверить три главных условия.
Самый важный фактор — разница между температурой воздуха внутри помещения и снаружи. Она должна составлять не менее 15–20 градусов Цельсия. Только при таком контрасте дефекты теплоизоляции становятся видимыми на термограмме. Если на улице всего минус пять, а в доме плюс двадцать, разница в 15 градусов уже позволяет вести съёмку. Но чем холоднее на улице, тем чётче проявятся проблемные зоны. При разнице в 30–40 градусов виден даже самый маленький мостик холода.
Чтобы правильно понять, как найти утечку тепла в доме, нужно запомнить: нет перепада температур — нет смысла в диагностике. Летом или в тёплую осень тепловизор покажет равномерную картинку, где все стены имеют примерно одинаковую температуру. Летом или в тёплую осень тепловизор покажет равномерную картинку, где все стены с одинаковой температурой. Дефекты просто сольются с фоном.
Из требования к перепаду вытекает и оптимальное время для обследования — глубокая осень, зима или ранняя весна. Лучшие месяцы в средней полосе России — декабрь, январь и февраль. В это время устойчивые морозы обеспечивают нужный контраст. В ноябре или марте тоже можно работать, но нужно следить за прогнозом и выбирать самые холодные дни.
Некоторые застройщики и эксперты проводят диагностику даже при минус 10–15 градусах — этого более чем достаточно. Главное, чтобы холодная погода держалась хотя бы два-три дня до обследования. Стены и перекрытия должны хорошо промёрзнуть.
Даже при сильном морозе есть погодные условия, которые делают съёмку невозможной или недостоверной.
Идеальные условия для наружной съёмки: пасмурная безветренная погода с устойчивым минусом. Для внутренней съёмки ветер и солнце не так страшны, но дождь всё равно помешает, если нужно открывать окна или двери.
За сутки до обследования дом нужно правильно подготовить. Внутри всех помещений устанавливается одинаковая температура — около 20–22 градусов. Отопление работает в обычном режиме без отключений. Все окна и двери плотно закрыты, форточки и вентиляция работают штатно. За час до съёмки из комнат убирают предметы, которые могут мешать — крупную мебель отодвигают от стен хотя бы на 30 сантиметров. Тёплый пол, если он есть, выключают за несколько часов, чтобы его излучение не создавало ложных пятен на термограмме.
Когда условия для съёмки соблюдены, можно приступать к диагностике. Чтобы понять, как обнаружить утечку тепла в доме, нужно действовать по чёткому алгоритму. Бессистемное вождение тепловизором по комнатам даст много лишней информации и упустит важные детали. Профессиональный подход включает два этапа: внутреннее и наружное сканирование. Оба одинаково важны.
Осмотр начинается изнутри. Это самый надёжный способ обнаружить мостики холода, потому что разница температур между помещением и улицей уже создана, а ветер и солнце не мешают.
Первым делом осматриваются углы. Особое внимание уделяется наружным углам — там, где сходятся две внешние стены. Это самые слабые места любого здания. Тепловизор наводится на угол, и оператор медленно ведёт им сверху вниз, фиксируя любые аномалии. Холодная зона в виде треугольника или вертикальной полосы указывает на промерзание.
Дальше идут стыки панелей в панельных домах или примыкания разных конструкций в кирпичных и каркасных зданиях. Щель между панелями даже в несколько миллиметров даст на термограмме отчётливую тёмную линию. Это и есть ответ на вопрос, как выявить утечку тепла в доме, — искать контрастные границы между тёплыми и холодными участками.
Также проверяются:
Все обнаруженные аномалии фотографируются. На снимке должна быть видна не только термограмма, но и обычное фото того же места, чтобы потом легко ориентироваться.
Внутренний осмотр даёт 70 процентов информации. Наружный добавляет остальные 30 процентов и помогает проверить подозрительные зоны с другой стороны. Выходить на улицу лучше после завершения внутренней съёмки.
Фасад сканируется с расстояния 5–15 метров в зависимости от возможностей тепловизора. Задача — найти места, где стена теплее окружающего фона. Это выглядит как оранжевые или жёлтые пятна на синем или чёрном холодном фасаде. Такие зоны прямо указывают на выход тепла изнутри.
Особенно внимательно проверяются:
Наружное сканирование помогает выявить проблемы, которые изнутри не видны. Например, отслоение наружного утеплителя или щели в сайдинге. Тёплый воздух просачивается под обшивку и выходит в другом месте — изнутри это не заметно, а с улицы видно как разогретое пятно.
После завершения обоих этапов данные сравниваются. Если внутренняя термограмма показывает холодный угол, а наружная — горячий участок в том же месте, диагноз точный. Обнаружена серьёзная утечка тепла, которая требует немедленного устранения.
Не все части дома теряют тепло одинаково. Есть зоны, которые по своей природе слабее остальных. В первую очередь это углы и стыки панелей. Именно здесь скрывается большинство дефектов, и именно сюда стоит направлять тепловизор в первую очередь. Грамотная проверка стен тепловизором всегда начинается с этих критических точек.
Углы — самое уязвимое место любого здания. Строительная физика объясняет это просто: наружный угол имеет большую площадь соприкосновения с холодным воздухом при меньшей массе материала. Через него тепло уходит интенсивнее, чем через ровную стену. Кроме того, при строительстве в углах часто допускают ошибки — плохо заполняют швы, экономят утеплитель или нарушают геометрию кладки.
На термограмме проблемный угол выглядит как тёмное пятно или полоса, идущая сверху вниз. Если проверка дома тепловизором на утечку показывает, что угол холоднее соседних стен на 3–5 градусов и больше — это серьёзный дефект. При разнице в 7–10 градусов угол промерзает насквозь, на нём регулярно выпадает конденсат, а со временем появляется плесень. Владельцы таких домов жалуются, что «стены плачут» и от постоянной сырости портится мебель.
Особенно опасны внутренние углы, которые выходят на улицу двумя стенами. Там скапливается холодный воздух, и циркуляция тепла почти отсутствует. Даже при хорошем отоплении такой угол остаётся холодным.
В панельных домах слабое место — стыки между панелями. Как бы качественно ни собрали здание, со временем утеплитель в швах оседает или выкрашивается, герметик трескается, и появляются щели. Через них холодный воздух заходит внутрь, а тёплый выходит наружу.
На термограмме стык панелей виден как вертикальная или горизонтальная тёмная линия. Иногда она тонкая, как нитка, а иногда размытая, шириной в несколько сантиметров. В запущенных случаях рядом со стыком промерзает целый участок панели.

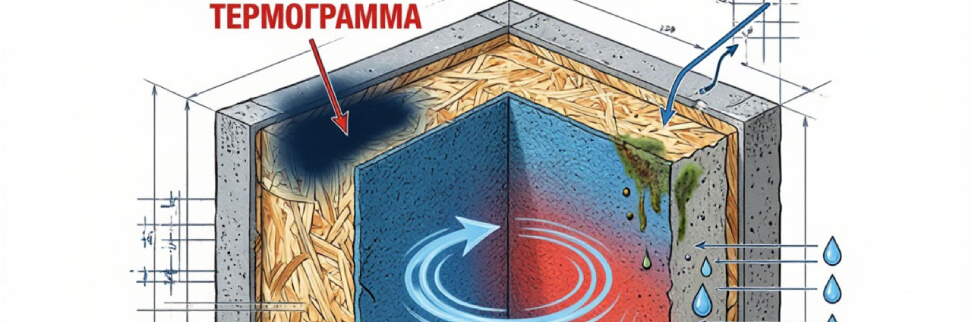

В каркасных домах аналогичная проблема — стыки листов ОСП, мест соединения разных материалов (дерево-бетон, металл-дерево). Разные материалы имеют разную теплопроводность, и граница между ними часто становится мостиком холода. Каркасники страдают от промерзания угловых стоек и неправильно утеплённых примыканий.
Третья критическая зона — места, где одна конструкция примыкает к другой. Самые частые примеры:
При проверке примыканий тепловизором важно смотреть не только на угол 90 градусов, но и на зоны в радиусе 20–30 сантиметров от стыка. Часто дефект расположен не прямо на линии соединения, а чуть в стороне — например, трещина в плите перекрытия, которая выходит к стене.
Общее правило для всех критических зон: любая неоднородность температуры на термограмме требует проверки. Если видно чёткую границу между тёплым и холодным — там есть мостик холода. Чем резче граница, тем серьёзнее проблема.
Углы и стыки панелей — главные, но не единственные источники теплопотерь. Полная картина складывается из множества деталей. Если ограничиться только осмотром углов, можно пропустить серьёзные дефекты в других местах. Профессиональная проверка помещения тепловизором охватывает все потенциально опасные зоны. Многие задают вопрос «как называется проверка тепловизором» — в профессиональной среде это называется термографическим контролем или тепловизионным обследованием. И в рамках такого обследования проверяют не только стены.
Окна и двери — явные источники сквозняков, но тепловизор показывает то, что рука не чувствует. Даже при отсутствии явного сквозняка вокруг проёма могут быть скрытые утечки.
При осмотре окна тепловизор направляют на четыре зоны:
Аналогично проверяются входные и межкомнатные двери, выходящие на неотапливаемую лестницу или улицу. Особое внимание — порогу и притворам.
Тепловизор полезен не только для поиска утечек тепла наружу, но и для диагностики самого отопления. Прибор помогает увидеть:
Тёплый воздух всегда поднимается вверх. Поэтому через плохо утеплённую крышу или чердак уходит огромное количество тепла. На чердаке проверяются:
Тёплые полы проверяются на работающую систему. Тепловизор показывает, равномерно ли нагревается поверхность. Холодные зоны указывают на засор или обрыв трубы. Перегретые полосы — на неправильный шаг укладки или плохую теплоизоляцию под трубами.
Скрытая разводка труб и кабелей в стенах тоже видна на термограмме. Это полезно при ремонте — чтобы случайно не повредить коммуникации сверлом. Если горячая вода течёт по трубе в стене, тепловизор покажет тёплую линию. При этом важно помнить: трубы горячего водоснабжения и отопления греют стену, и это тоже потеря тепла, если труба заложена во внешнюю стену.
Вентиляционные каналы — частый и неочевидный источник проблем. Неконтролируемая вытяжка работает как насос, который высасывает тёплый воздух из помещения. На термограмме это выглядит как холодный поток вокруг вентиляционной решётки или, наоборот, горячее пятно на фасаде в месте выхода канала.
Проверяется также работа приточной вентиляции. Холодный воздух с улицы, поступающий через неплотности или неотрегулированные клапаны, охлаждает стены и пол в зоне притока.
После завершения осмотра всех дополнительных зон можно составлять полную картину теплопотерь дома. Нередко оказывается, что основные потери идут не через стены, а через крышу или плохо утеплённые окна.
Без правильной обработки и систематизации данных груда цветных картинок не даст ответа на вопрос «как найти утечку тепла в частном доме» и что с этим делать дальше. Профессиональный подход требует составления полноценного отчёта.

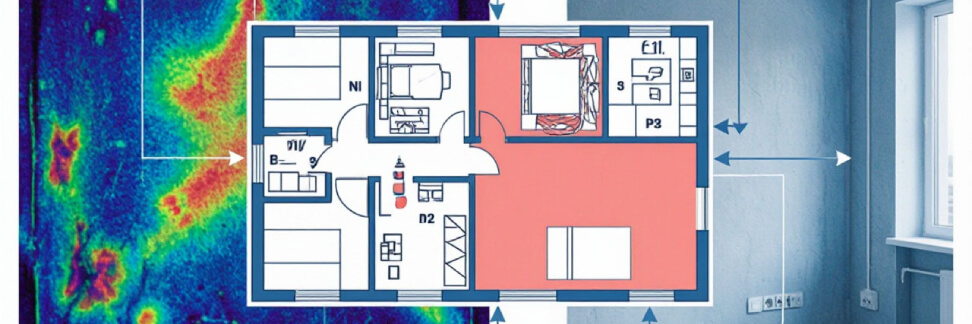

Каждая термограмма бессмысленна, если непонятно, какой именно участок стены на ней запечатлён. Поэтому все снимки привязываются к плану помещения. Делается это просто: рядом с инфракрасным снимком размещается обычное фото того же места. На обычном фото видны розетки, углы, окна — по ним легко понять локацию.
В профессиональных отчётах дополнительно наносятся отметки на схему дома. На плане первого этажа, второго этажа и чердака отмечаются все проблемные зоны с номерами термограмм. Так заказчик видит целостную картину, а не разрозненные снимки.
Не каждое холодное пятно на стене требует немедленного ремонта. Все аномалии делятся на три категории в зависимости от разницы температур между проблемной зоной и эталонным участком.
Эта градуировка помогает расставить приоритеты. Не нужно хвататься за всё сразу. Сначала ликвидируются критические дефекты, потом умеренные. Незначительные можно отложить.
После классификации аномалий составляется список дефектов. Каждый пункт содержит:
Рекомендации даются конкретные и выполнимые. Не «утеплить стену», а «заполнить межпанельный шов монтажной пеной по всей длине, после застывания удалить излишки и загерметизировать паропроницаемым герметиком».
Проверка теплопотерь тепловизором может проводиться для разных целей. От этого зависит форма предоставления результатов.
Устное заключение подходит для собственных нужд. Специалист приезжает, снимает, показывает проблемные места на экране, отвечает на вопросы и даёт советы. Это быстро и недорого, но такие результаты не имеют юридической силы. Никто не примет их в суде или при разборе с застройщиком.
Официальный отчёт — это документ, который можно использовать как доказательство. Он содержит:
Такой отчёт можно приложить к исковому заявлению к застройщику, управляющей компании или подрядчику. Он принимается судами как экспертное заключение. Также официальный отчёт нужен для страховых компаний при оформлении ущерба от залива, пожара или разрушения конструкций.
Иногда владельцы домов пытаются найти утечки тепла без специального оборудования. Используют мокрую руку, зажжённую свечу, полоску бумаги или просто ощупывают стены. Эти методы что-то показывают, но их точность и информативность сильно ограничены.
Тактильные методы (рука, мокрая ладонь) позволяют почувствовать только сильный сквозняк или ледяную стену. Перепад в 2–3 градуса рука не улавливает. А именно такие небольшие мостики холода в сумме дают до 20 процентов всех теплопотерь.
Свеча или зажигалка показывает движение воздуха. Это полезно для поиска щелей в окнах и дверях. Но метод не работает для стен, углов и стыков панелей. Пламя не покажет промерзание кладки или отслоение утеплителя.
Влажный термометр измеряет температуру воздуха, а не конструкции. Он бесполезен при поиске локальных мостиков холода.
Тепловизор лишён всех этих недостатков. Он:
Один час работы с тепловизором даст больше информации, чем день обхода со свечой и мокрой рукой. Прибор не ошибается и не устаёт. Он просто фиксирует объективную реальность. Если на стене есть мостик холода, тепловизор его покажет независимо от того, верит в него хозяин дома или нет.
После того как стало понятно, зачем нужна проверка и как она проводится, возникает закономерный вопрос: делать всё самому или вызывать профессионалов? Однозначного ответа нет. Всё зависит от целей, бюджета и сложности объекта.
Рынок предлагает несколько типов тепловизоров, доступных обычному владельцу дома.
Это небольшие устройства, которые подключаются к разъёму зарядки смартфона или планшета. Стоят от 15 до 50 тысяч рублей. Компактные, удобные, всегда под рукой.
Плюсы: низкая цена, мобильность, простота использования. Приложение само строит термограммы и сохраняет снимки.
Ограничения: низкое разрешение матрицы (часто 80х60 или 120х90 пикселей), зависимость от смартфона (разрядился телефон — нет тепловизора). Некоторые модели требуют фокусировки вручную, что неудобно. Для базовой проверки своего дома такого устройства достаточно. Для профессиональной диагностики или судебных разбирательств — нет.
Это полноценные тепловизоры в отдельном корпусе со своим экраном и аккумулятором. Стоят от 60 до 150 тысяч рублей.
Плюсы: высокое разрешение (160х120 и выше), хорошая чувствительность, возможность записи видео, надёжность, профессиональные настройки.
Ограничения: цена выше, чем у приставок, устройство нужно носить отдельно. Но для серьёзной проверки своего дома или для подработки на стороне это лучший вариант.
Для самостоятельной диагностики достаточно тепловизора с разрешением матрицы от 120х90 пикселей, тепловой чувствительностью (NETD) не хуже 100 мК и рабочим диапазоном от -20 до +250 градусов. Эргономика: прибор должен удобно лежать в руке, экран должен быть читаем на улице, управление — понятным без инструкции.
Новички часто совершают одни и те же ошибки.
Есть ситуации, в которых самостоятельная диагностика не подходит.
Проверить многоквартирный дом с земли не получится. Нужно подниматься на этажи, снимать фасад с люльки, осматривать кровлю и чердаки. Это требует альпинистского снаряжения и разрешений. То же касается домов со сложной архитектурой — эркеры, башни, пристройки. Профессионал знает, как подойти к каждому узлу.
Самая частая причина вызова специалиста. Тепловизионное обследование — один из немногих способов доказать, что дом построен с нарушениями. Официальный отчёт, составленный по ГОСТу, предъявляется застройщику вместе с претензией. Если дефекты не устранят, отчёт идёт в суд. Самостоятельная съёмка на приставку к смартфону в суде не примут.
Помимо приёмки дома, профессиональный отчёт нужен при спорах с управляющей компанией (промерзание панельных швов в многоквартирном доме), при страховых случаях (залив, пожар, разрушение конструкций) и при продаже дома (как документ, подтверждающий качество теплоизоляции). Во всех этих случаях требуется не просто заключение, а документ от лицензированной организации с печатью и подписью.
При выборе специалиста нужно проверить три вещи.
Тепловизор не врет. Он показывает объективную температурную карту дома, где видны все дефекты: холодные углы, продуваемые стыки панелей, промерзающие откосы. Без такого обследования владелец рискует годами отапливать улицу, менять радиаторы и утеплять стены наугад, не получая результата. Один день съёмки даёт полный список проблем с термограммами и конкретными рекомендациями по ремонту.
Если вы мёрзнете в собственном доме или принимаете новостройку от застройщика — не гадайте. Вызовите специалиста или возьмите тепловизор напрокат. Найдите свои теплопотери, устраните их и начните экономить на отоплении. Тёплый дом — не роскошь, а результат правильной диагностики.
